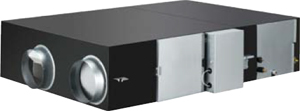

| LG VRF eco-V Havalandırma Sistemi - DX Bataryalı ve Nemlendiricili Isı Geri Kazanım Cihazı |
Toplam İklimlendirme Çözümleri

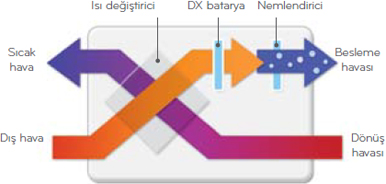

Dx bataryalı LG enerji geri kazanım cihazları toplam
iklimlendirme çözümü olarak ortaya çıkmaktadır. Alınan
taze hava MULTI V dış üniteye bağlanan DX bataryada ve
ısı değiştiricide iç ortam havasıyla çarpraz geçiş yaptırılır.
Bu uygulama iç ortamı yazın serin ve kışın sıcak tutarken
nemi de kontrol altına alır. |
 |
 |
|
| Madde |
Birim |
LZ-H050GXH0 |
LZ-H080GXH0 |
LZ-H100GXH0 |
LZ-H050GXN0 |
LZ-H080GXN0 |
LZ-H100GXN0 |
| Taze hava koşullandırması |
Soğutma |
kW |
4.93 |
7.46 |
9.12 |
4.93 |
7.46 |
9.12 |
| Toplam kapasite |
Isıtma |
kW |
6.73 |
9.80 |
11.72 |
6.73 |
9.80 |
11.72 |
Sıcaklık
Değişim verimi |
SH/H/L |
% |
86/86/87 |
84/84/86 |
82/82/84 |
86/86/87 |
84/84/86 |
82/82/84 |
| Entalpi değişim verimi |
Soğutma SH/H/L |
% |
68/68/69 |
64/64/66 |
60/60/63 |
68/68/69 |
64/64/66 |
60/60/63 |
| Verim |
Isıtma SH/H/L |
% |
76/76/77 |
74/74/76 |
71/71/73 |
76/76/77 |
74/74/76 |
71/71/73 |
| Hava debisi |
Isı Değişim Modu SH/H/L |
m3/h |
500/500/440 |
800/800/640 |
1000/1000/820 |
500/500/440 |
800/800/640 |
1000/1000/820 |
| Bypass modu SH/H/L |
m3/h |
500/500/440 |
800/800/640 |
1000/1000/820 |
500/500/440 |
800/800/640 |
1000/1000/820 |
| Fan |
Cihaz dışı statik basınç SH/H/L |
Pa |
160/120/100 |
140/90/70 |
110/70/60 |
180/150/110 |
170/120/80 |
150/100/70 |
| Nemlendirici |
Sistem |
Evaporatif nemlendirme |
- |
| Miktar |
kg/h |
2.7 |
4 |
5.4 |
- |
| Besleme suyu basıncı |
MPa |
0.02~0.49 |
0.02~0.49 |
0.02~0.49 |
- |
| Ses basınç seviyesi |
Isı değişim modu |
dB(A) |
38/36/33 |
39/37/34 |
40/38/35 |
39/37/35 |
41/38/36 |
41/39/36 |
| Bypass modu |
dB(A) |
39/37/34 |
40/38/35 |
40/38/35 |
39/37/35 |
41/38/36 |
41/39/36 |
| Soğutucu akışkan |
R410A |
| Güç beslemesi |
Ø,V,Hz |
1,220~240,50 |
Güç girişi
(nominal) |
Isı değişim modu SH/H/L |
kW |
0.25/0.2/0.15 |
0.42/0.35/0.25 |
0.48/0.42/0.27 |
0.25/0.2/0.15 |
0.42/0.35/0.25 |
0.48/0.42/0.27 |
| Bypass modu SH/H/L |
kW |
0.25/0.2/0.15 |
0.42/0.35/0.25 |
0.48/0.42/0.27 |
0.25/0.2/0.15 |
0.42/0.35/0.25 |
0.48/0.42/0.27 |
Nominal çalışma
akımı (RLA) |
Isı değişim modu SH/H/L |
A |
1.5/1.3/1 |
2.5/2/1.5 |
3.6/3.2/2.3 |
1.5/1.3/1 |
2.5/2/1.5 |
3.6/3.2/2.3 |
| Bypass modu SH/H/L |
A |
1.5/1.3/1 |
2.5/2/1.5 |
3.6/3.2/2.3 |
1.5/1.3/1 |
2.5/2/1.5 |
3.6/3.2/2.3 |
| Boyutlar |
ExBxY |
mm |
365x1667x1140 |
| Ağırlık (net) |
kg |
105 |
98 |
| Boru bağlantı ölçüleri |
Likit hat |
mm |
Ø6.35 |
| Gaz hattı |
mm |
Ø12.7 |
| Su |
mm |
Ø6.35 |
- |
| Drenaj |
mm |
Ø25.4 |
| Bağlantı kanal çapı |
mm |
Ø250 |
| Uzaktan kumanda |
PQRCVSL0 / PQRCVSL0QW |
| Kuru kontak (1 kontak noktası) |
PQDSB / PQDSB1 |
| Kuru kontak (2 kontak noktası) |
PQDSBC |
|
|
